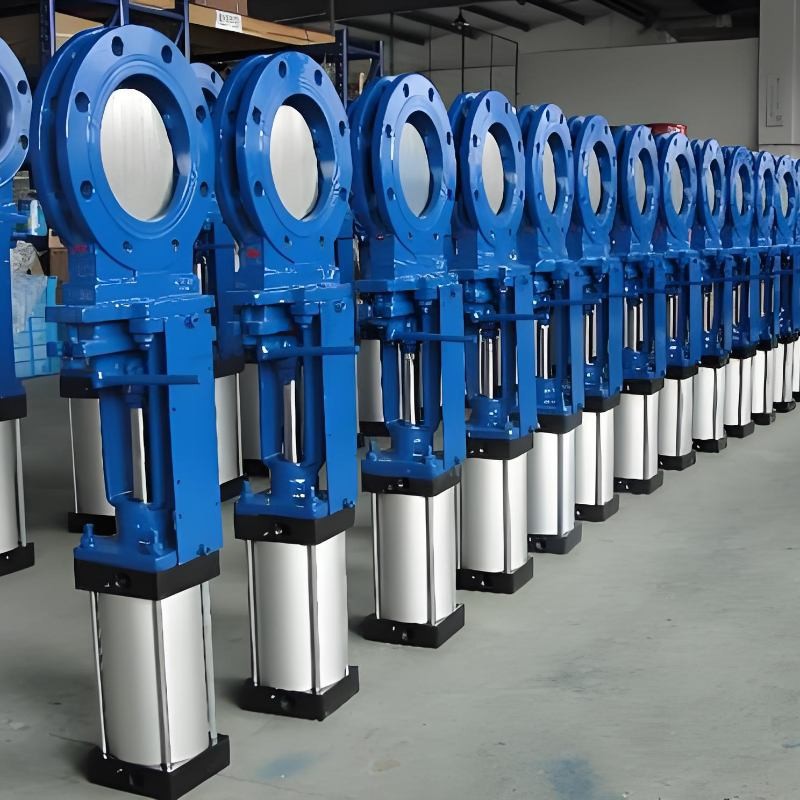

Vanne à guillotine robuste pour boues abrasives
Cette vanne à guillotine robuste pour boues gère les boues abrasives dans les mines et les eaux usées. Comprend un arrêt bidirectionnel, un corps en acier inoxydable et un siège remplaçable. Demandez un devis dès aujourd'hui.
Vanne à guillotine robuste pour boues abrasives
Le corps principal d'unvanne à guillotine à lisierest généralement fabriqué à partir de fonte, de fonte ductile, d'acier au carbone (WCB) ou d'acier inoxydable moulé (CF8/CF8M). La porte est en acier inoxydable avec un bord de lame trempé, lui permettant de couper les particules solides présentes dans le lisier. Les options de siège incluent le caoutchouc naturel, le caoutchouc nitrile, le caoutchouc fluoré (Viton) ou le polyuréthane ; Des versions d'étanchéité métal-sur-métal sont également disponibles pour les applications à haute-température. Pour les conditions très abrasives, nous recommandons d'utiliser unvanne à guillotine à lisier robuste-, doté d'un portail plus épais et d'un siège plus-résistant à l'usure pour une durée de vie prolongée.
Spécifications et connexions
Les diamètres standard des vannes à guillotine pour lisier vont de DN50 à DN600, avec des tailles plus grandes disponibles pour les commandes personnalisées. Les types de connexion incluent les plaquettes, les brides (PN10/PN16, ANSI 150) et les cosses. Les méthodes de fonctionnement comprennent le volant, la roue à chaîne, les actionneurs pneumatiques, électriques et hydrauliques. Les pressions nominales sont généralement PN6, PN10, PN16 et classe 150. Dans les canalisations à espace restreint-, la vanne à guillotine à guillotine de type plaquette-est facile à installer et constitue un choix privilégié pour de nombreux utilisateurs.
Caractéristiques de performances
- Étanchéité bidirectionnelle sans fuite-pour une fermeture fiable.
- Conception à passage intégral pour une faible résistance au débit et un colmatage minimal.
- Porte à lame de couteau-capable de couper les fibres et les particules solides.
- Siège-remplaçable sur site pour réduire les temps d'arrêt pour maintenance.
- Raccords de purge ou doublures d'usure en option pour prolonger la durée de vie de la vanne.
Spécifications techniques
| Paramètre | Gamme |
|---|---|
| Diamètre nominal | DN50 ~ DN600 (2" ~ 24") |
| Pression nominale | PN6, PN10, PN16, ANSI 150 |
| Matériau du corps | WCB, SS304, SS316, fonte ductile |
| Matériau du portail | SS304, SS316, surface durcie |
| Matériau du siège | Caoutchouc naturel, nitrile, viton, polyuréthane, métal-sur-métal |
| Type de connexion | Plaquette, à bride, cosse |
| Température applicable. | -20 degrés ~ +200 degrés (en fonction du matériau du siège) |
| Méthode de fonctionnement | Volant, roue à chaîne, pneumatique, électrique, hydraulique |
Principaux scénarios d'application
Les vannes à guillotine à lisier sont largement utilisées dans le transport des résidus miniers, le lavage du charbon, les systèmes de manutention des cendres des centrales électriques, les pipelines de boues chimiques, la manutention des boues de traitement des eaux usées municipales et les lignes de pâte à papier. Dans les applications à forte abrasion et à grosses particules, levanne à guillotine à lisier robuste-démontre sa durabilité supérieure. Selon des articles techniques dans des publications commeLe monde des vannes, des vannes à guillotine correctement sélectionnées peuvent réduire les coûts de maintenance des canalisations à lisier de plus de 30 %.
Certification COVALVE
Nos produits sont certifiés selon le système de gestion de la qualité ISO 9001. Toutes les vannes sont soumises à des tests de pression de coque et de siège conformément aux normes API 598 et portent le marquage CE. Les conceptions sont conformes aux spécifications ASME B16.34. Les certificats SIL et les rapports de tests de conception de sécurité incendie-sont disponibles sur demande.
Avantages de la qualité de fabrication COVALVE
Traçabilité des matériaux :Chaque lot de pièces moulées de corps de vanne est soumis à une analyse spectroscopique pour vérifier la composition chimique. Le processus de coulée utilise la technologie du sable de résine pour éliminer les trous de sable et les fissures, garantissant ainsi un corps de vanne dense.
Test de pression individuel :Chaque vanne à guillotine pour lisier est soumise à des tests bidirectionnels de coque et de siège avant expédition. La pression d'essai est 1,5 fois supérieure à la pression nominale, avec des temps de maintien satisfaisant ou dépassant les exigences standard, garantissant une livraison sans fuite-.
FAQ pour les acheteurs étrangers
Q1 : La vanne à guillotine à lisier peut-elle gérer des boues contenant de grosses particules pointues ?
- A1 : Oui, la lame en acier inoxydable trempé coupe les particules et la conception à passage intégral réduit les turbulences d'écoulement. Pour des conditions extrêmement abrasives, nous recommandons la vanne à guillotine robuste avec siège en polyuréthane.
Q2 : Quel est le délai de livraison typique pour les vannes à guillotine à lisier robustes ?
- A2 : Les tailles standard (DN50 à DN300) sont généralement expédiées sous 2 à 3 semaines. Les formats personnalisés ou les matériaux spéciaux peuvent prendre de 4 à 6 semaines, selon la quantité commandée.
Q3 : Comment remplacer le siège et ai-je besoin d'outils spéciaux ?
- A3 : Le siège est maintenu par un presse-étoupe boulonné ou un dispositif de retenue de cartouche ; vous n'avez besoin que de clés ordinaires. Des instructions détaillées sont fournies avec chaque vanne et nous proposons également des guides vidéo sur demande.
